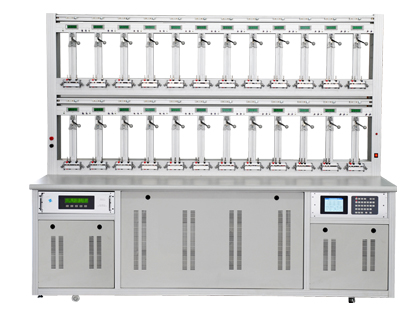

IS12系列單相多功能電能表檢驗裝置
|
IS12系列單相電能表檢驗裝置集成了瑞科儀表長期研發的多項核心技術：數字信號處理（DSP）技術、嵌入式處理器技術、數字信號合成技術、功率放大技術。適合于各級電能計量部門和電力儀表生產企業的日常檢定和生產。具有自動化程度高、檢測效率高、量程寬廣、穩定可靠等特點，并且具有很高的性能價格比。
裝置主要技術指標
1、裝置準確度等級：0.05級/0.1級/0.2級
2、輸出電壓：220V（或根據用戶要求指定）
調節范圍0~120%，調節細度優于 0.01%。
3、輸出電流： 0.001-100A，量程任意設定
調節范圍0~120%，調節細度優于 0.01%。
4、輸出功率：電壓回路每相每表位不少于15VA
電流回路每相每表位不少于 25VA
5、輸出功率穩定度
≤0.05% /120S PF＞0.5 （0.05級裝置）
≤0.1% /120S PF＞0.5 （0.1級裝置）
6、輸出電壓、電流波形失真度：優于0.5%
7、頻率范圍 ：45-65Hz，調節細度0.01Hz
8、移相范圍 ：0-360°，調節細度0.01°
9、標準晶振穩定度：10-7
10、監視儀表等級：0.1級
11、掛表數量：6，12，24，48（或根據用戶要求指定）
12、供電電源：220V±10% 50Hz
13、工作環境：溫度20±5℃ 濕度<85%
一，裝置主要功能和特點
1， 鋁合金掛表架，大方美觀，光電頭可集翻。掛表方式和接線方式可以根據用戶的實際電能表形式和用戶需要確定。
2， 校驗各種機械式或電子式單相電能表：
（1）有功、正弦無功；
（2）檢測誤差值、平均誤差、標準偏差，誤差數據可按規程化整；
（3）自動找黑斑功能，操作方式可以在裝置操作面板上直接操作，也可以通過上層計算機軟件實現。
（4）潛動和啟動檢測功能，試驗時的各項參數（如潛動電壓、潛動時間、啟動電流等等）可以在裝置操作面板上直接直接輸入，也可以通過上層計算機軟件實現。
（5）可全自動檢測，數據存儲和輸出聯網。
3，485通訊功能，通訊規約支持國家標準。
4， 裝置輸出電壓、電流軟啟停；電壓、電流輸出故障自動報警并保護。
5，指示儀表和操作鍵盤：
本裝置采用大屏幕TFT顯示器，顯示清晰，界面美觀，顯示內容豐富。可以顯示電壓、電流、相角、功率，以及被檢表類型、常數、圈數等等。指示儀表精度0.1級。本裝置可以通過自身帶有的鍵盤進行各項檢定項目，配合TFT屏幕上的提示界面，操作簡單、功能強大。
6，上層計算機軟件：
本裝置配有功能完善的計算機操作軟件—單相電能表校驗裝置軟件。通過該管理軟件可以提供對各種電能表（包括多功能電能表以及特殊規格電能表）的各個檢定和試驗項目，同時提供強大的數據管理功能。
|
|
|
|
|
