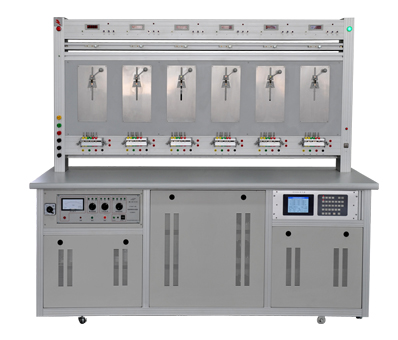

IS36系列三相多功能電能表檢驗走字耐壓綜合試驗裝置
|
IS36系列三相電能表耐壓走自檢驗一體化裝置集成了瑞科儀表長期研發的多項核心技術：數字信號處理（DSP）技術、嵌入式處理器技術、數字信號合成技術、功率放大技術、高壓檢測技術。適合于各級電能計量部門和電力儀表生產企業的日常檢定和生產。具有功能完備、自動化程度高、檢測效率高、量程寬廣、穩定可靠等特點，并且具有很高的性能價格比。
本裝置在實現電能表校驗的同時集成了耐壓試驗功能，從而可以減少拆裝表次數，提高生產效率。
裝置主要技術指標
1、裝置準確度等級：0.05級/0.1級
2、輸出電壓：380V（或根據要求指定）
調節范圍0~120%，調節細度優于 0.01%。
3、輸出電流： 0.001-100A，量程任意設定
調節范圍0~120%，調節細度優于 0.01%。
4、輸出功率：電壓回路每相每表位不少于15VA
電流回路每相每表位不少于 25VA
5、輸出功率穩定度
≤0.05% /120S PF＞0.5 （0.05級裝置）
≤0.1% /120S PF＞0.5 （0.1級裝置）
6、輸出電壓、電流波形失真度：優于0.5%
7、三相對稱度：優于120°±0.3°
8、頻率范圍 ：45-65Hz，調節細度0.01Hz
9、移相范圍 ：0-360°，調節細度0.01°
10、標準晶振穩定度：10-7
11、監視儀表等級：0.1級
12、掛表數量：6，12，16，24（或根據要求指定）
13、供電電源：3×220V±10% 50Hz
14、工作環境：溫度20±5℃ 濕度<85%
耐壓儀參數
1輸入電壓: AC 220V士10%。
2輸出高壓: 0KV---5KV AC/50Hz，準確度為±5%。
3輸出容量：≥500VA。
4泄漏電流設定：最大泄漏電流100mA。
5電壓測試方式：手動、自動兩種。
6控制時間：0～99s任選，準確度為±5%。
裝置主要功能和特點
1，鋁合金掛表架，大方美觀，光電頭可集翻。掛表方式和接線方式可以根據用戶的實際電能表形式和用戶需要確定。
2，校驗各種機械式或電子式及多功能三相電能表：
（1）有功、正弦無功及多種人為無功方式；
（2）檢測誤差值、平均誤差、標準偏差，誤差數據可按規程化整；
（3）自動找黑斑功能，操作方式可以在裝置操作面板上直接操作，也可以通過上層計算機軟件實現。
（4）潛動和啟動檢測功能，試驗時的各項參數（如潛動電壓、潛動時間、啟動電流等等）可以在裝置操作面板上直接直接輸入，也可以通過上層計算機軟件實現。
（5）可全自動檢測，數據存儲和輸出聯網。
3，諧波功能：
裝置可以輸出2~21次諧波，諧波幅度和相位可調節，能同時疊加3個不同次數的諧波。
幅度調節范圍：0~30%。
相位調節范圍：0~360°。
4，多功能表檢定功能：
可以對多功能表進行各種試驗項目（如需量、時段、時鐘等）。支持國家規約也可以采用用戶指定的相應規約。
5，裝置輸出電壓、電流軟啟停；電壓、電流輸出故障自動報警并保護。
6，耐壓試驗功能：
（1）利用手動開關實現耐壓和走字分離，具有極高安全性。
（2）可以進行電壓、電流回路對機殼及電壓對電流回路等多種耐壓試驗。
（3）試驗時間可在0S-99S間任意設置。
（4）耐壓試驗時，各表位檢測漏電流相互獨立，自動切除擊穿表位，而不影響其它表位繼續試驗。
7，走字功能
（1）分時段走字功能：裝置可以任意設置多個走字時段，時段數不限，在每個時段，可以任意設置電壓、電流、相位、功率正反向，對于多費率表，還可以設置走字時的費率。
（2）定時走字功能：可以通過標準時鐘設置走字時間，時間控制精度不超過±1S。
（3）定電能量走字：可以通過標準電能表（在末配置標準表的情況下可通過領頭表）實現定電能量走字。
（4）定脈沖數走字：可以通過預設走字脈沖數，實現定脈沖數走字。
（5）計度器走齊功能：可以通過輸入各費率計度器走始讀數值，設定任意終止值，就可以實現各費率計度器走齊功能。各表走到預設計度值自動停止，相互不影響。對于有RS485接口支持的電表，計度器起始值可以通過RS485接口自動讀取。
（6）底度數清零：對于具有RS485接口清零計度器功能的電表，可以實現底度數清零。
（7）校核費率時段電能讀數誤差：在進行各種走字試驗時，均可以自動校核各個費率時段的費率時段電能讀數誤差。
（8）可以自動校核計度器讀數組合誤差。
（10）常數校核功能：可以通過短時走字（0.1kWH或1kWH）或者長時間走字校核各計度器的常數。
（11）斷電恢復功能：在進行走字試驗時，由于各種原因引起的裝置斷電停止，在恢復正常后，可以從斷電點繼續進行試驗。
8，指示儀表和操作鍵盤：
本裝置采用大屏幕TFT顯示器，顯示清晰，界面美觀，顯示內容豐富。可以顯示電壓、電流、相角、功率，以及被檢表類型、常數、圈數等等。指示儀表精度0.1級。本裝置可以通過自身帶有的鍵盤進行各項檢定項目，配合TFT屏幕上的提示界面，操作簡單、功能強大。
9，上層計算機軟件：
本裝置配有功能完善的計算機操作軟件—三相電能表校驗裝置軟件。通過該管理軟件可以提供對各種電能表（包括多功能電能表以及特殊規格電能表）的各個檢定和試驗項目，同時提供強大的數據管理功能。
|
|
|
|
|
